項目簡介
本項目是壽光巨能金玉米開發有限公司凈化樓噪聲治理工程，車間內主要的噪聲源有各種大型風機，因公司需要對凈化樓的墻體整體拆除2米的防爆排風口，室內噪聲現為98db（A）,拆除墻體后噪聲外泄，造成廠區南側、東側噪聲超標，需要綜合治理。
根據環保要求，廠區廠界需滿足《聲環境質量標準》（GB3096-2008）中規定的 3類標準，即晝間噪聲聲級≤65dB(A),夜間噪聲聲級≤55dB(A)。

《工業企業廠界環境噪聲排放標準》GB12348-2008
      標準規定了工業企業和固定設備廠界環境噪聲排放限值及其測量方法。適用于工業企業噪聲排放的管理、評價及控制。機關、事業單位、團體等對外環境排放噪聲的單位也按本標準執行。本標準代替GB 12348-90，GB 12349-90。    工業企業廠界環境噪聲不得超過下表規定的排放限值。
表工業企業廠界環境噪聲排放限值。      單位：dB(A)

廠界外聲環境功能區類別	晝   間	夜   間
0	50	40
1	55	45
2	60	50
3	65	55
4	70	55

 夜間頻發噪聲的最大聲級超過限值的幅度不得高于 10 dB（A）。夜間偶發噪聲的最大聲級超過限值的幅度不得高于 15 dB（A）
經我方現場踏勘，確定廠區東側距離廠界最近大約50米左右需要重點治理，南側距離廠界較遠并且有低區廠房部分遮擋，降低了噪聲向外輻射，到達廠界處噪聲已大大減弱，但還未達到排放標準。機組噪聲為97分貝左右，通過廠房墻體降噪，達到廠房外部已減弱到75分貝左右。 達到廠界圍墻時已減弱到64分貝。

國家噪聲相關標準：
《聲環境質量標準》GB3096-2008
《聲環境質量標準》（GB3096-2008）Leq[dB(A)]
聲功能區類別  時段 晝間 夜間
0 類    50 40
1 類    55 45
2 類    60 50
3 類    65 55

4 類 4a 類 70 55
   4b 類 70 60
各類聲環境功能區按區域的使用功能特點和環境質量要求，范圍如下：
0 類聲環境功能區：指康復療養區等特別需要安靜的區域。
1 類聲環境功能區：指以居民住宅、醫療衛生、文化教育、科研設計、行 政辦公為主要功能，需要保持安靜的區域。
2 類聲環境功能區：指以商業金融、集市貿易為主要功能，或者居住、商 業、工業混雜，需要維護住宅安靜的區域。
3 類聲環境功能區：指以工業生產、倉儲物流為主要功能，需要防止工業噪聲對周圍環境產生嚴重影響的區域。
4 類聲環境功能區：指交通干線兩側一定距離之內，需要防止交通噪聲 對周圍環境產生嚴重影響的區域，包括 4a 類和 4b 類兩種類型。4a 類 為高速公路、一級公路、二級公路、城市快速路、城市主干路、城市次干 路、城市軌道交通（地面段）、內河航道兩側區域；4b 類為鐵路干線兩側區域。
本項目中主要的敏感點是廠區東側參考上述標準，本項目噪聲治理 目標為改善聲環境質量，降低低頻噪聲對廠界的影響。擬對凈化樓東側十四米高的平臺上安裝隔聲屏障。
隔聲屏產品樣式照片

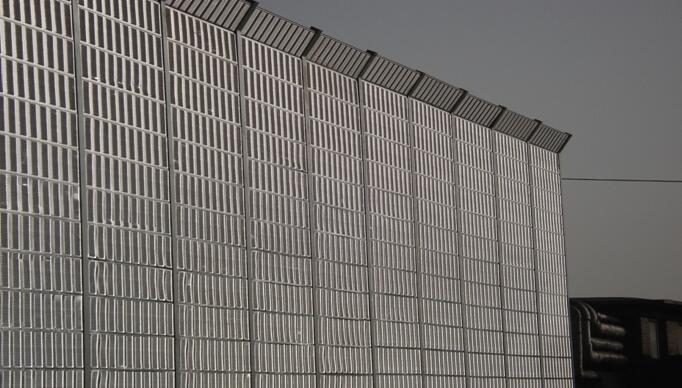

12.5米折角型隔音墻（全吸聲板形式）

8米高折角型隔音墻（全吸聲板形式）

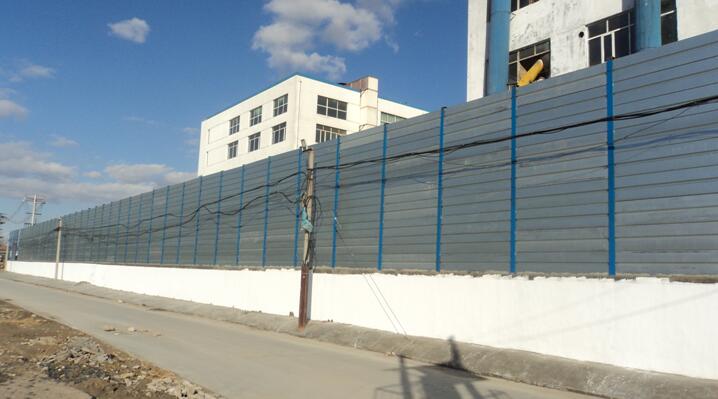

6米高直立型隔音墻（吸、隔音板結合形式）

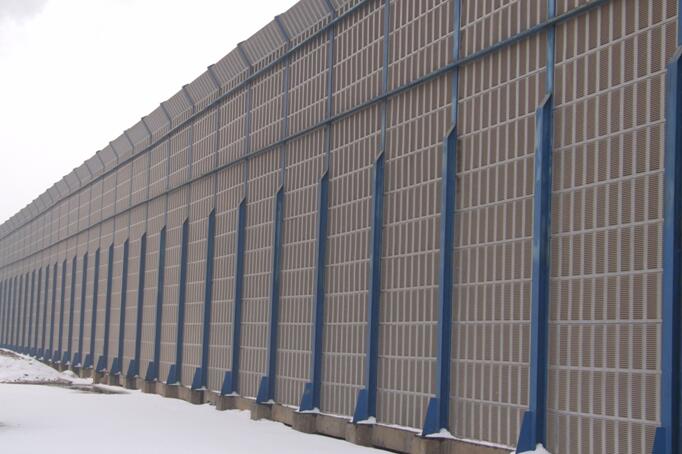

9米高直立型隔音墻（全吸音板形式）

隔聲屏設計方案
聲屏障是降低噪聲的有效措施之一，針對貴處的情況采用構筑隔音墻來降低噪聲是目前應用比較廣泛的方法，一般的聲屏障，其聲影區內降噪效果在8～12dB之間。
1.隔聲屏障降噪原理
根據幾何聲學的原理，聲音在室外是沿直線傳播的，如果在聲源與接收點之間插入一道墻體或其他具有一定隔聲量的物體，阻擋聲音的傳播途徑，使得在接收位置看不到聲源，也就是接收不到由聲源發出的直達聲，則在接收點的聲級就會明顯降低。
在聲源與接收點之間插入一道聲屏障后，在接收點處受到的聲壓級與沒有聲屏障時聲壓級的差值，稱作聲屏障的插入損失。
當噪聲源發出的聲波遇到聲屏障時，它將沿著三條路徑傳播(見圖1.a)：一部分越過聲屏障頂端繞射到達受聲點；一部分穿透聲屏障到達受聲點；一部分在聲屏障壁面上產生反射。聲屏障的插入損失主要取決于聲源發出的聲波沿這三條路徑傳播的聲能分配。

圖1  聲屏障繞射、反射路徑圖
1．1 繞射
越過聲屏障頂端繞射到達受聲點的聲能比沒有屏障時的直達聲能小。直達聲與繞射聲的聲級之差，稱之為繞射聲衰減，其值用符號△Ld表示，并隨著Φ角的增大而增大(見圖1.b)。聲屏障的繞射聲衰減是聲源、受聲點與聲屏障三者幾何關系和頻率的函數，它是決定聲屏障插入損失的主要物理量。
1．2 透射
聲源發出的聲波透過聲屏障傳播到受聲點的現象。穿透聲屏障的聲能量取決于聲屏障的面密度、入射角及聲波的頻率。聲屏障隔聲的能力用傳聲損失TL來評價。TL大，透射的聲能??；TL小，則透射的聲能大，透射的聲能可能減少聲屏障的插入損失，透射引起的插入損失的降低量稱為透射聲修正量。用符號ΔLt表示。通常在聲學設計時，要求TL—△Ld≥10dB，此時透射的聲能可以忽略不計，即△Lt≈0。
1．3 反射
當聲源兩側均建有聲屏障，且聲屏障平行時，聲波將在聲屏障間多次反射，并越過聲屏障頂端繞射到受聲點，它將會降低聲屏障的插入損失(見圖1.c)，由反射聲波引起的插入損失的降低量稱之為反射聲修正量，用符號△Lr表示。
為減小反射聲，一般在聲屏障靠聲源一側附加吸聲結構。反射聲能的大小取決于吸聲結構的吸聲系數α，它是頻率的函數，為評價聲屏障吸聲結構的整體吸聲效果，通常采用降噪系數NRC。

2.聲屏障插入損失計算
2．1 點聲源
當線聲源的長度遠遠小于聲源至受聲點的距離時(聲源至受聲點的距離大于線聲源長度的3倍)，可以看成點聲源，對一無限長聲屏障，點聲源的繞射聲衰減為：
                  N ＞0
                             N = 0
                0＞N ＞-0.2                 （1）
           0 dB ,                      N ≤—0.2

N—菲涅耳數，
λ—聲波波長，m
d—聲源與受聲點間的直線距離，m
A—聲源至聲屏障頂端的距離，m
B—受聲點至聲屏障頂端的距離，m
若聲源與受聲點的連線和聲屏障法線之間有一角度β時，則菲涅耳數應為
N(β)=Ncosβ
工程設計中，△Ld可從圖2求得


3.隔音墻的結構、位置及長度設計
隔音墻就外形可做為直立型、折角型，但是折角型隔音墻的效果更優越于直立型隔音墻，其隔音墻的頂端向聲源方向伸出一個挑檐（即折角型），就相當于將整個隔音墻向聲源方向移動，可以有效地增加陰影區域的深度和面積。我公司生產的隔聲吸聲板由于增加了阻尼層空氣層，隔聲量高，隔聲頻帶寬，低頻吸聲明顯。隔聲系數達到0.85以上。是其他廠家無法比擬的。
4.墻體主要材料
1、隔音墻的主體材料采用百葉型吸音板，板材厚度為100mm，固定高度為960mm，長度2000mm；
百葉型吸音板的材質：
①正面百葉板：鍍鋅彩鋼板板（厚度1.0mm×寬970 mm）
②背面板：鍍鋅彩鋼板（厚度1.0mm ×寬970 mm）
③夾層板：鍍鋅板（厚度0.8mm ×寬900mm）
④內吸音材料：超細離心玻璃棉（厚度500mm，容重32k）
④內阻尼材料：強化高密度隔聲氈（厚度5mm，密度3.5k/㎡）
⑤玻璃棉外包裝：玻璃絲布（厚16微米，防水、吸音、抗老化）

2、主體鋼構
①隔音墻的主要骨架為125×125×6×8的H型鋼，H型鋼底部與預埋座板焊接。
②隔音墻的主體鋼構在底部3500高度焊接100翼緣板增加鋼立柱強度。
③隔音墻輔助鋼材材料為8#槽鋼橫拉加固，橫拉位置位于隔音墻體背部頂下0.5米處一道，頂下2.5米處一道。
④鋼結構抗風加固設計，由于聲屏障高度為15米并且安裝在高度14米上的平臺上，，需要對主體鋼構進行輔助鋼架安裝，在H型鋼外中間橫梁和頂部橫梁上焊接支撐梁，支撐梁與大樓主體梁連接，支撐梁用直徑50鍍鋅鋼管承三角形加固設計，

凈化樓南側降噪設計：南側距離廠界較遠，噪聲傳播衰減量大，在廠界檢測噪聲值在64分貝左右，并且南側樓外是車間彩鋼板頂，無法安裝隔聲屏障?？稍?米高的防爆排氣口上安裝消聲百葉。

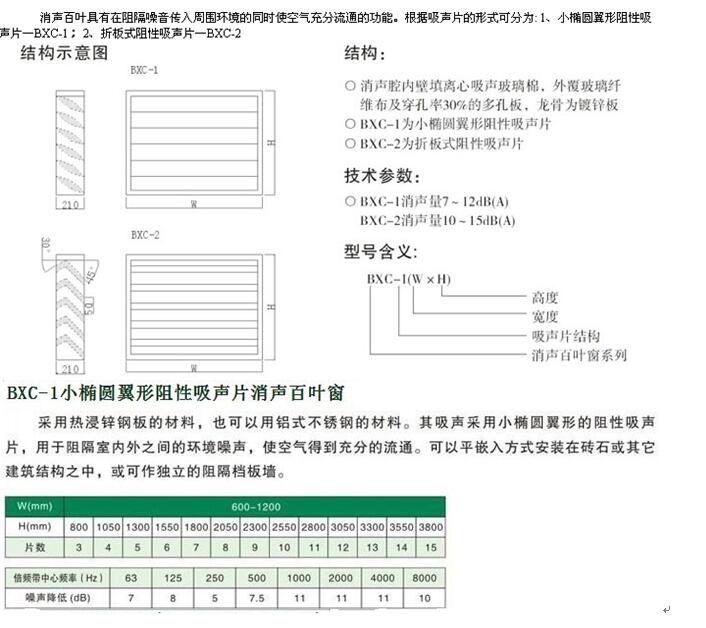

消聲百葉又叫百葉式消聲器或消聲百葉窗。百葉消聲器實際上是一種長度(0.2~0.6m)很短的片式或折板式消聲器的改型。一種允許氣流通過，消除噪聲的窗式結構，由于結構的材料全部采用優質鋁合金，加之特殊的加工工藝，使得本消聲百葉窗可以在任何氣候條件下使用，且氣流阻力小，消聲量大，外形美觀，可以兼做裝飾用窗。其長度(或稱厚度)很小，有一定的消聲效果并且氣流阻力又小，可與通風窗合二為一，并可組裝成大規模的百葉窗整體。 百葉式消聲器一般消聲量為5~15dB(A)，消聲特性呈中高頻性，百葉式消聲器的消聲性能主要決定于單片百葉的形式、百葉間距、安裝角度及有效消聲長度等因素。通風消聲百葉結構，可消除噪聲的窗式結構，根據使用環境需求采用不銹鋼、優質鋁合金、鍍鋅鋼板等優質材料制作，加之特殊加工工藝，在任何氣候條件下使用，且氣流阻力小，消聲量大，外形美觀，可以兼做裝飾用窗;可以加工成單層或雙層，尺寸規格可以按模數大小組成系列標準規格，百葉片通過合理設置衰減噪聲的輻射，葉片下側設置微孔活塞式吸聲共振體吸收噪聲。消聲頻帶較寬，能滿足通風散熱、采光、圍護及控制噪聲向外輻射的要求。
消聲百葉窗是一種多用途的百葉窗，在減少噪聲傳入周圍環境或環境噪聲干擾室內的同時，能使空氣充分流通。
適用于廠房、機房、鍋爐房、泵房和發電機房等有通風消聲要求的場所，通常安裝于進風口。
結構性能：
消聲百葉窗的邊框、葉片采用鍍鋅板制作，也可根據用戶要求采用鋁板或不銹鋼板。填充材料采用24～48kg/m3超細離心玻璃棉板，外敷無堿憎水玻璃布。外表面可進行噴塑處理，有多種顏色供選擇。
消聲量：5～15dB（A）。
主要特點：
Ø 消聲效果好，通風阻力小。
Ø 外形美觀，與建筑墻面配合協調。
Ø 安裝方便，組裝靈活。



根據消聲百葉樣本我們可定做高2000片數10片厚度與墻體一致，寬度為600的消聲百葉窗組合。
